SchemaSpy を使ってテーブル定義書を作成してみる

ドキュメントのないアプリケーションを引き継ぐことが多く、最近はデータベースからER図を作ってドキュメントの整備を行なってます。
今回は、SchemaSpy を使うとその作業がとても楽になったためここにメモを残します。

SchemaSpy とは
使い方
- 事前準備
  - java インストール
  - dot インストール
- SchemaSpy の作業

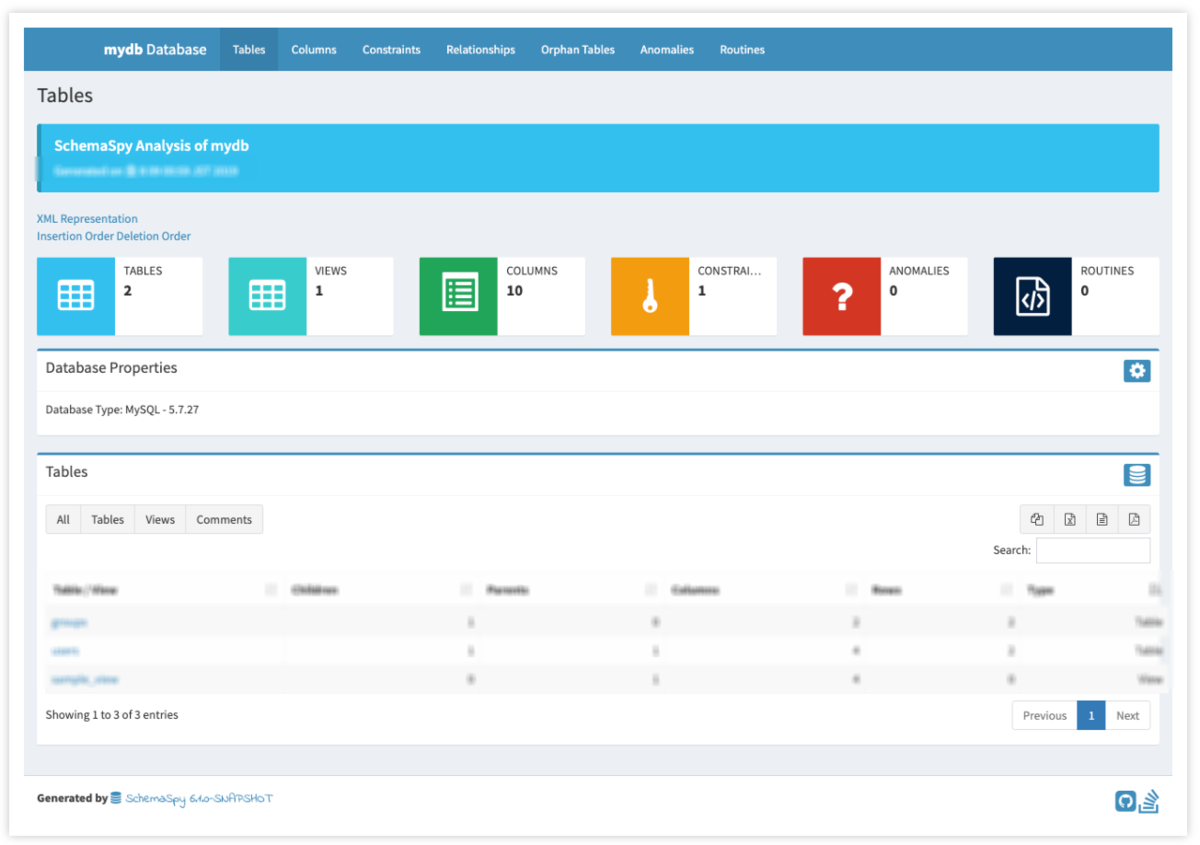

成果物
参考

SchemaSpy とは

DB から DB のドキュメント(ER図やテーブル/カラム一覧など)をHTML形式で出力する Java 製のツールです。
schemaspy.org

使い方

事前準備

java インストール

$ sudo apt install default-jdk

dot インストール

$ sudo apt-get install graphviz

SchemaSpy の作業

DB接続ドライバ取得

MySQLに接続する場合
% wget https://repo1.maven.org/maven2/mysql/mysql-connector-java/8.0.20/mysql-connector-java-8.0.20.jar

PostgreSQLに接続する場合
% wget https://jdbc.postgresql.org/download/postgresql-42.2.23.jar

chemaspy.properties 作成

SchemaSpy 実行

以下のコマンドを実行します。

$ sudo java -jar schemaspy-6.1.0.jar -dp mysql-connector-java-8.0.20.jar -s {{DB}} -rails
  ____       _                          ____
 / ___|  ___| |__   ___ _ __ ___   __ _/ ___| _ __  _   _
 \___ \ / __| '_ \ / _ \ '_ ` _ \ / _` \___ \| '_ \| | | |
  ___) | (__| | | |  __/ | | | | | (_| |___) | |_) | |_| |
 |____/ \___|_| |_|\___|_| |_| |_|\__,_|____/| .__/ \__, |
                                             |_|    |___/

                                              6.1.0

SchemaSpy generates an HTML representation of a database schema's relationships.
SchemaSpy comes with ABSOLUTELY NO WARRANTY.
SchemaSpy is free software and can be redistributed under the conditions of LGPL version 3 or later.
http://www.gnu.org/licenses/

INFO  - Starting Main v6.1.0 on {{server name}} with PID 426696 ({{path}}/schemaspy-6.1.0.jar started by root in {{path}})
INFO  - The following profiles are active: default
INFO  - Found configuration file: schemaspy.properties
INFO  - Started Main in 1.311 seconds (JVM running for 1.769)
INFO  - Loaded configuration from schemaspy.properties
INFO  - Starting schema analysis
INFO  - Connected to MySQL - 8.0.29-0ubuntu0.20.04.3
INFO  - Gathering schema details
Gathering schema details...................................(0sec)
Connecting relationships...................................(0sec)
Writing/graphing summary.INFO  - Gathered schema details in 0 seconds
INFO  - Writing/graphing summary
INFO  - Graphviz rendered set to ''
........(1sec)
Writing/diagramming detailsINFO  - Completed summary in 1 seconds
INFO  - Writing/diagramming details
................................(5sec)
Wrote relationship details of 32 tables/views to directory 'analysis' in 8 seconds.
View the results by opening analysis/index.html
INFO  - Wrote table details in 5 seconds
INFO  - Wrote relationship details of 32 tables/views to directory 'analysis' in 8 seconds.
INFO  - View the results by opening analysis/index.html
